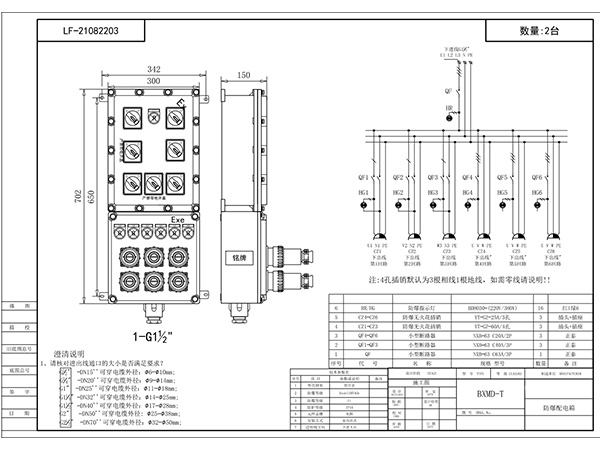

這是一張完整的防爆配電箱圖紙，它是由1個總開關和6分開關組成，分開關都帶防爆插銷，是一臺帶檢修電源的防爆箱，一開始由客戶發來線路圖，由我們安凌防爆工程師來報價，價格合適。然后由工程師設計外形圖，例如上面這一臺，它的外形尺寸是300*700*150，是由上下2個殼體組成。上面部分采用隔爆腔體組成，下面部分采用增安腔體組成。區別就是一個裝開關電器，一個用來接線。下面是接線進出線孔，這個一般由用戶來確認，孔的大小要和鋼管或者防爆軟管相對應。

這臺防爆配電箱的防爆等級是ExdeIIBT4，也可以定制更高等級的是ExdeIICT4。定做防爆箱時要向廠家提出要求：防護等級IP54屬于室內安裝，如果是室外安裝等級是IP65，還有進出線方式，元器件品牌型號（這臺用的是正泰元件），使用環境，安裝方式等等。都能從圖紙上看到。所以在生產之前工程師必須畫一張圖紙給客戶確認。
